WimaxNear — آنتنِ دوقطبیِ پهنباند، برندِ خودِ دادهنما
دادهنما از سال ۱۳۸۰ لینکهای رادیوییِ پرظرفیت را طراحی و اجرا کرده است. WimaxNear برندِ خودِ ماست: خانوادهای از آنتنهای دیشِ دوقطبیِ پهنباند در بازهٔ ۴٫۸ تا ۶٫۲ گیگاهرتز که دادهنما مونتاژ و عرضه میکند — نتیجهٔ همان چیزی که سالها در میدان با آن کار کردهایم.
از اجرایِ لینک، تا ساختِ آنتن
بیشترِ ناپایداریِ لینکهای وایرلس ریشه در خودِ آنتن دارد: جدایشِ ناکافیِ پلاریته، پرتوِ جانبیِ بلند، و افتِ بهره در لبههای بازهٔ فرکانسی. تیمِ دادهنما این را نه از کاتالوگ، که از پروژههای واقعی — اتصالِ شعب و کارخانهها، لینکهای شهری و مسیرهای طولانی — یاد گرفته است. WimaxNear پاسخِ همان تجربه است: آنتنی که مشخصاتش با معیارِ همان لینکهایی انتخاب شده که خودمان اجرا و پشتیبانی میکنیم.
خانوادهٔ محصول SP62
مدلهای دوقطبیِ پهنباند
| مدل | بهره | قطرِ دیش | وزن | پهنای پرتوِ ۳dB | بازهٔ فرکانسی |
|---|---|---|---|---|---|
| SP62-27D | ۲۵٫۲ – ۲۷٫۷ dBi | ۴۵ cm | ۳ kg | ۸° | ۴۸۰۰ – ۶۲۰۰ MHz |
| SP62-28D | ۲۷٫۳ – ۲۹٫۱ dBi | ۵۵ cm | ۴ kg | ۹° | ۴۸۰۰ – ۶۲۰۰ MHz |
| SP62-32D | ۳۰٫۲ – ۳۲٫۲ dBi | ۸۰ cm | ۶٫۵ kg | ۴٫۱° | ۴۸۰۰ – ۶۲۰۰ MHz |
| SP62-34.5D Ultra-HP | ۳۴ dBi | ۱۱۰ cm | ۲۵ kg | ۳٫۰° | ۴۸۰۰ – ۶۱۰۰ MHz |
مقایسهٔ دو سریِ خانواده
| پارامتر | سریِ پهنباند (Broadband) | سریِ High Performance |
|---|---|---|
| بازهٔ فرکانسی | ۴۸۰۰ – ۶۲۰۰ MHz | ۴۸۰۰ – ۶۱۰۰ MHz |
| بهرههای موجود | ۲۷ / ۲۸ / ۳۰ / ۳۲ / ۳۳ dBi | ۲۳ / ۲۶ / ۲۹ / ۳۲ dBi |
| VSWR | ۱٫۷:۱ (typ) | ۱٫۴:۱ (typ) |
| توانِ ورودی | ۱۰۰ W | ۲۵ W |
| نسبت جلو به عقب | −۴۰ dB | −۳۷ تا −۴۰ dB |
| پلاریزاسیونِ متقاطع | −۳۰ dB | −۲۸ (max) / −۳۲ (typ) dB |
| جدایشِ پورتبهپورت | در دیتاشیت قید نشده | −۳۲ (max) / −۴۵ (typ) dB |
| امپدانس | ۵۰ Ω | ۵۰ Ω |
| کانکتور | ۲ × N-Female | ۲ × N-Female |
| ردهٔ پرتوِ جانبی | ETSI EN 302.326-3 DN1-DN5 | ETSI EN 302.326-3 DN1-DN5 |
| جنسِ دیش | آلیاژ آلومینیوم | آلیاژ آلومینیوم |
| تحملِ باد | ۲۰۰ km/h | ۲۰۰ km/h |

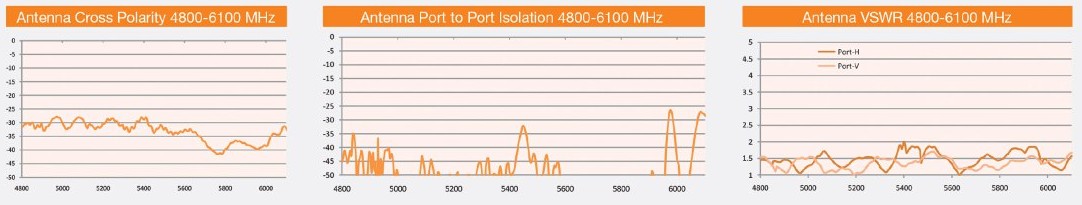

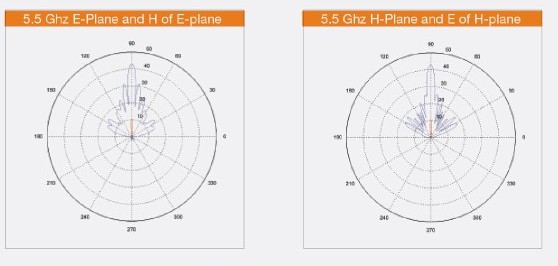

نمودارهای اندازهگیریِ آزمایشگاه
این نمودارها از آزمایشِ واقعیِ آنتن گرفته شدهاند، نه از شبیهسازی. نکتهٔ مهمشان ثباتِ رفتار در سرتاسرِ بازه است: بسیاری از آنتنها فقط در فرکانسِ مرکزی عددِ خوب میدهند و در لبهها افت میکنند.
کجا به کار میآید
- لینکهای نقطهبهنقطهٔ شهری، جایی که آلودگیِ فرکانسی بالاست و جدایشِ پلاریته تعیینکننده است.
- مسیرهای طولانی و لینکهای روی دریا، که به بهرهٔ بالا و پرتوِ باریک نیاز دارند.
- رادیوهای MIMO با دو پورتِ مجزا — ساختارِ دوقطبیِ آنتن دقیقاً برای همین است.
- محیطهای پرنویز، که سریِ High Performance با جدایشِ پورتِ بهتر برایشان ساخته شده.
- کاربردهای تجاری و نظامی، با سازهٔ مقاوم و تحملِ بادِ ۲۰۰ کیلومتر بر ساعت.
کاتالوگ و برگههای مشخصات
برگههای اصلیِ خودِ محصول — همان سندی که همهٔ عددهای این صفحه از آن برداشته شده است. روی هر تصویر بزنید تا در اندازهٔ کامل باز شود.

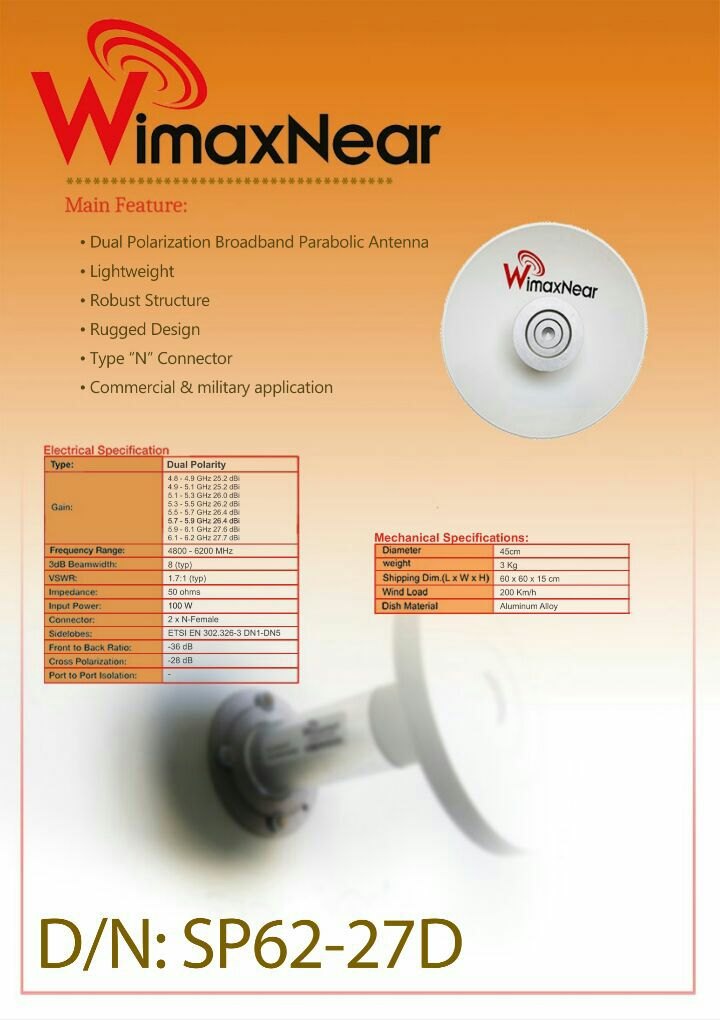

SP62-27D — ۴۵ سانتیمتر

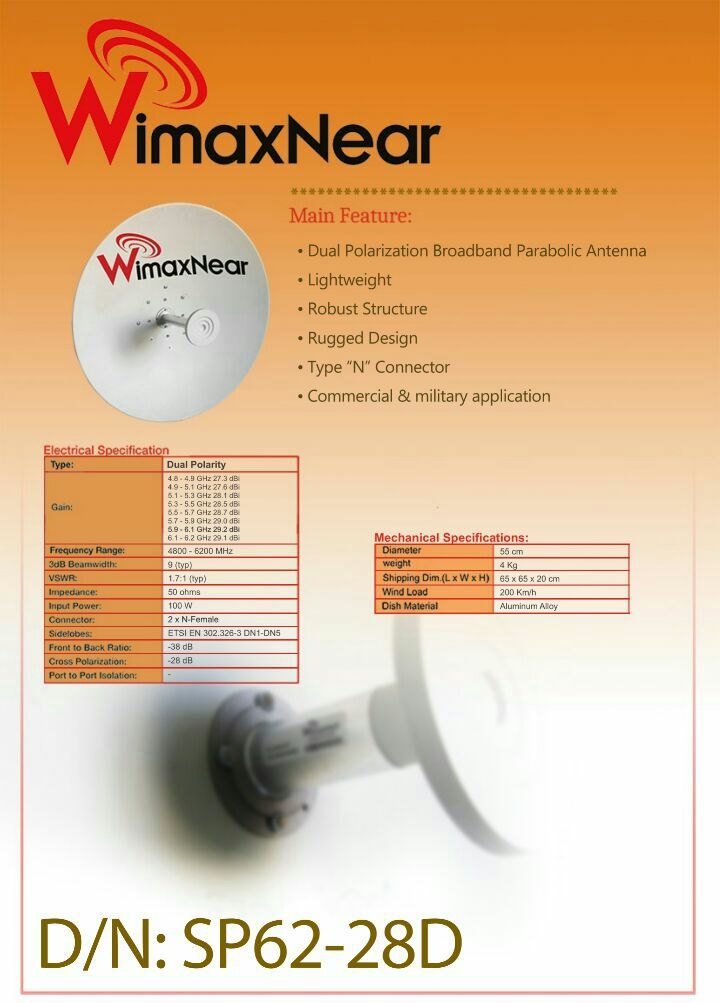

SP62-28D — ۵۵ سانتیمتر

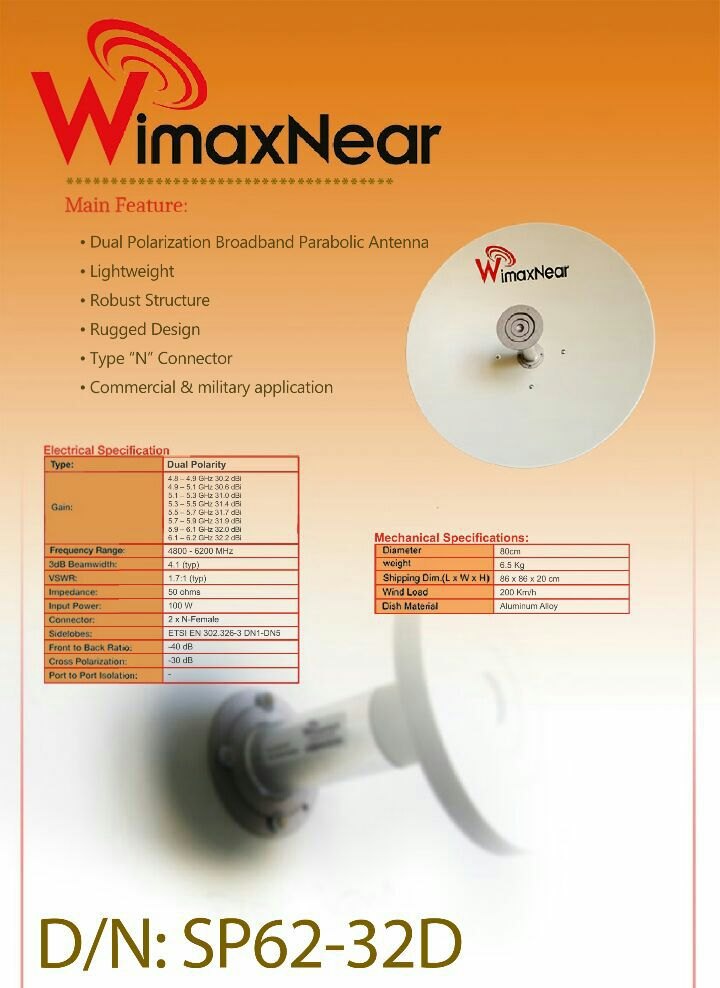

SP62-32D — ۸۰ سانتیمتر

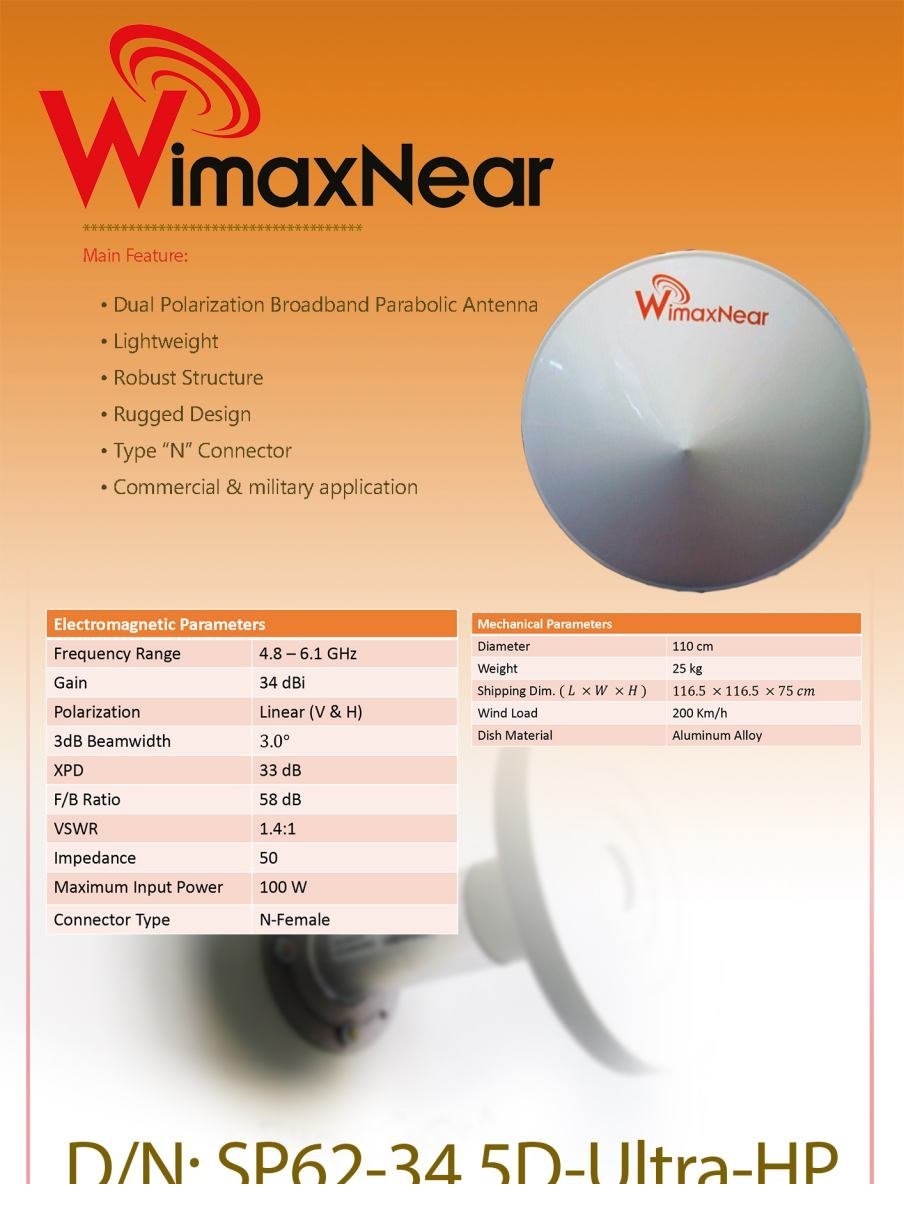

SP62-34.5D Ultra-HP — ۱۱۰ سانتیمتر

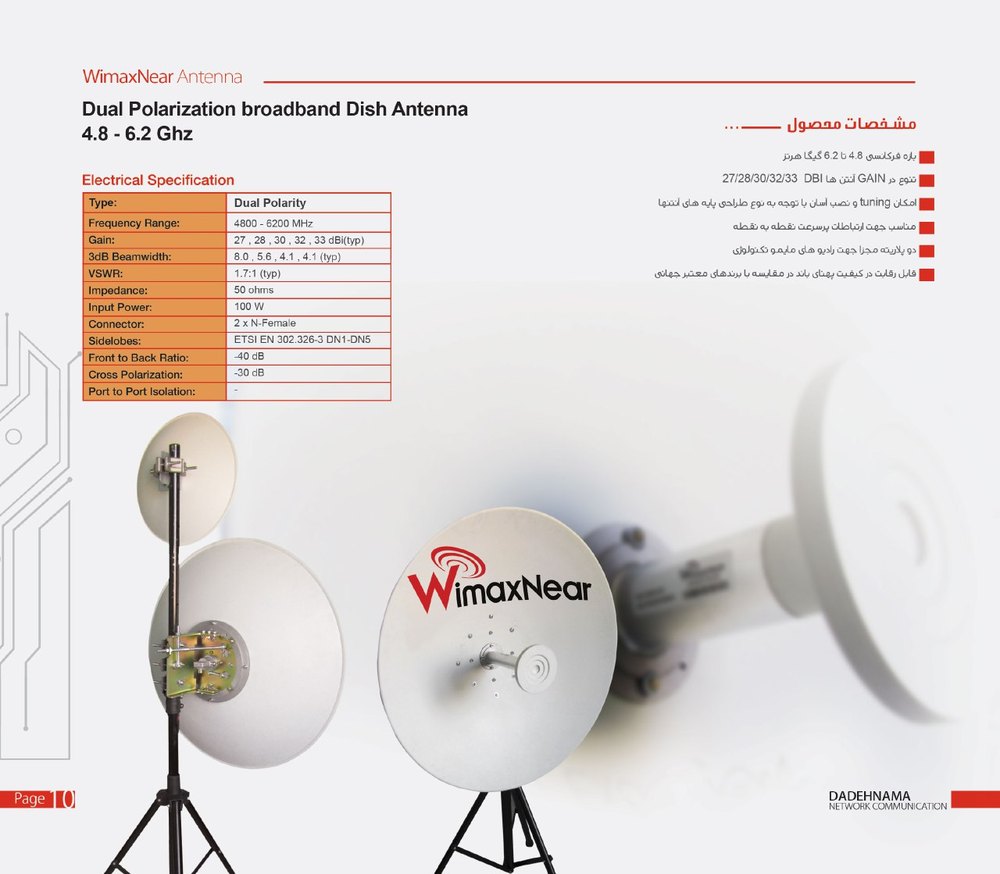

سریِ پهنباند (۴٫۸ تا ۶٫۲ گیگاهرتز)

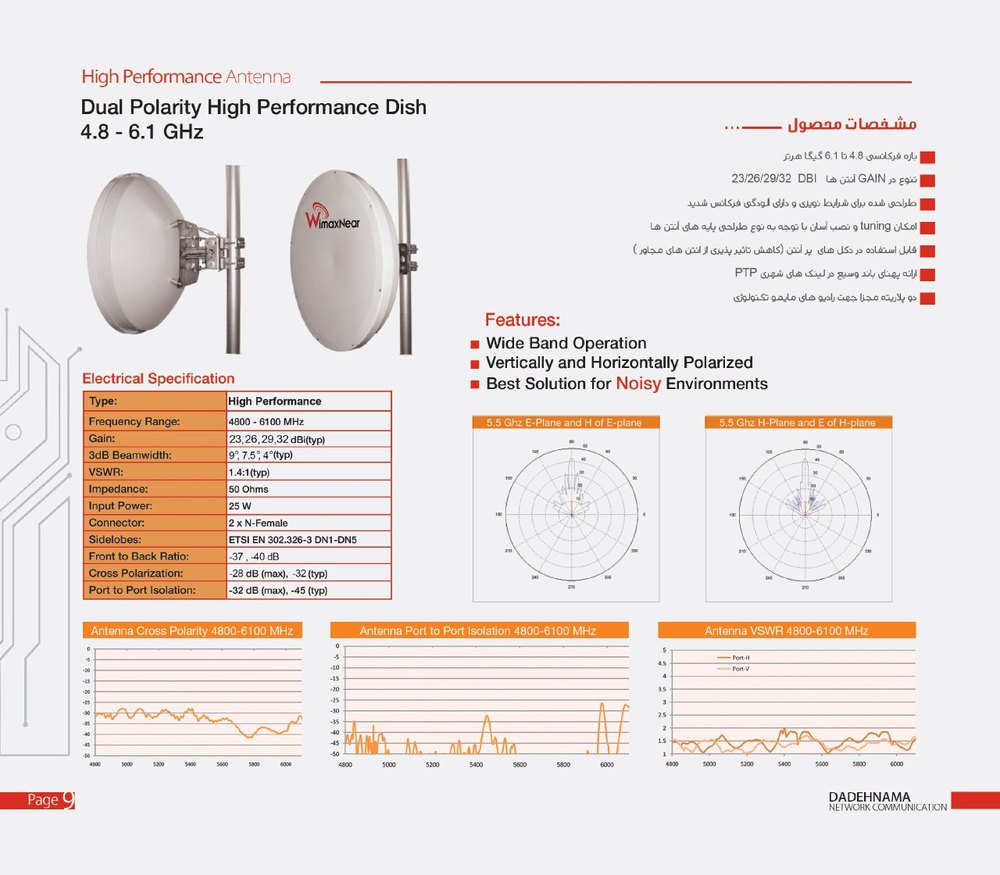

سریِ High Performance + نمودارها
