داده‌لینک ابزار محاسبه لینک وایرلس و مایکروویو روی گوشی
دانلود داده‌لینک برای اندروید — نسخهٔ 1.4.0
قبل از انتخاب تجهیزات، سیگنال لینک را برآورد کنید؛ اثر آب‌وهوا را ببینید و هنگام نصب، جهت مقصد را پیدا کنید.
برای یک لینک ۲۰ کیلومتری چه سیگنالی انتظار دارید؟ اگر همان تجهیزات در شهری پرباران نصب شوند، چقدر از حاشیهٔ اطمینان لینک کم می‌شود؟ و وقتی به محل نصب رسیدید، آنتن باید به کدام سمت باشد؟ داده‌لینک یا DadehLink این پرسش‌های روزمره را در یک ابزار فارسی و جمع‌وجور کنار هم قرار می‌دهد؛ ابزاری برای برآورد بودجهٔ لینک وایرلس و مایکروویو، بررسی سناریوی آب‌وهوا و کمک به جهت‌یابی آنتن روی گوشی اندرویدی.
داده‌لینک در داده‌نما و با نگاه به نیازهای آموزش و کار میدانی توسعه یافته است. هدف آن روشن است: نصاب بتواند سریع شروع کند و کارشناس باتجربه نیز ورودی‌ها و نتیجه‌ها را به‌وضوح ببیند. لازم نیست برای هر برآورد اولیه سراغ چند ابزار جدا بروید؛ مشخصات لینک را وارد کنید، شرایط را تغییر دهید و اثر آن را بر سیگنال ببینید.
داده‌لینک برای چه کسانی کاربرد دارد
- نصاب‌های وایرلس و دوربین مداربسته که پیش از اجرا، به برآورد ارتباط بین دو نقطه نیاز دارند.
- کارشناسان و مدیران شبکه در شرکت‌های FCP، ISP و سازمان‌ها که چند انتخاب فرکانس، آنتن یا فاصله را بررسی می‌کنند.
- تیم‌های فروش و طراحی که می‌خواهند اثر انتخاب تجهیزات را با عدد به مشتری توضیح دهند.
- مدرسان و علاقه‌مندان شبکه که به یک ابزار عملی برای دیدن ارتباط میان ورودی‌ها و نتیجهٔ لینک نیاز دارند.
محاسبه بودجه لینک در یک صفحه

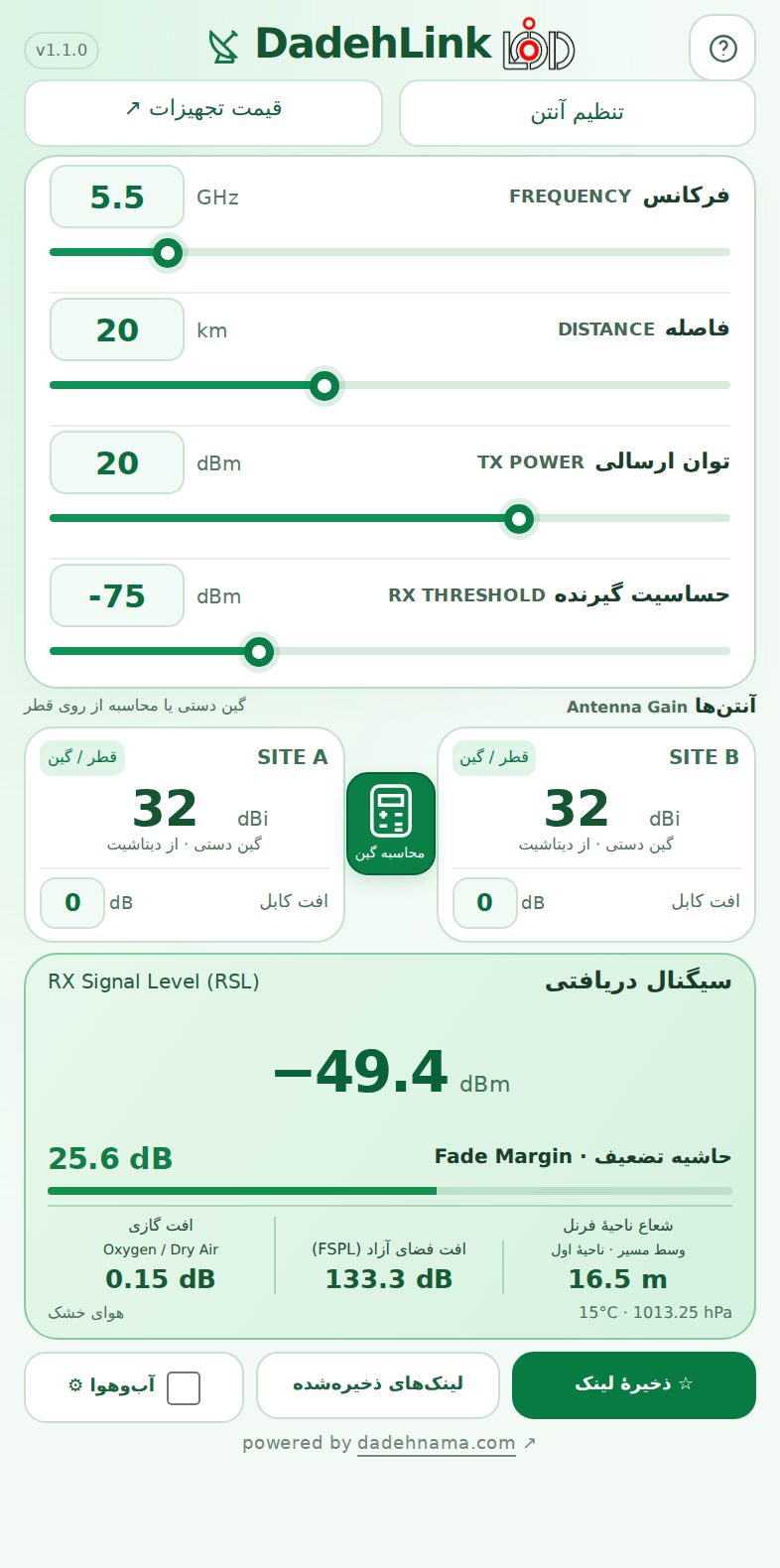

فرکانس، فاصله، توان ارسال و حساسیت گیرنده را تنظیم کنید؛ سپس گین آنتن و افت کابل هر سمت را وارد کنید. داده‌لینک سطح سیگنال دریافتی، حاشیهٔ تضعیف، افت فضای آزاد و شعاع ناحیهٔ اول فرنل در وسط مسیر را نشان می‌دهد. تغییر عددها با ورودی مستقیم یا نوار تنظیم انجام می‌شود و نتیجه همان‌جا به‌روز می‌شود.
محدودهٔ ورودی فرکانس ۲ تا ۸۰ گیگاهرتز و فاصله ۰٫۰۱ تا ۱۱۰ کیلومتر است. این بازه، محدودهٔ ورود اطلاعات برنامه است و به‌معنای تأیید امکان‌پذیری همهٔ لینک‌ها یا اعتبار یکسان مدل‌های آب‌وهوا در تمام بازه نیست. برای حساسیت گیرنده، مقدار متناسب با حالت کاری و مدولاسیون موردنظر را از دیتاشیت رادیو انتخاب کنید.
گین آنتن را دستی وارد کنید یا از قطر به دست آورید
اگر گین آنتن را از دیتاشیت می‌دانید، مستقیم وارد کنید. برای برآورد گین دیش نیز ماشین‌حساب داخلی در دسترس است: فرکانس و قطر آنتن را مشخص کنید و نتیجه را اعمال کنید. محاسبهٔ قطر بر پایهٔ بازده ۷۵ درصد انجام می‌شود و خروجی به پلهٔ نیم دسی‌بل رو به پایین گرد می‌شود. گین درج‌شده در دیتاشیت معتبر آنتن، برای مدل واقعی شما مبنای مناسب‌تری است.
اثر باران و آب‌وهوا را برحسب شهر بررسی کنید
در بخش آب‌وهوا، شهر را از فهرست انتخاب کنید یا شرایط را دستی وارد کنید. داده‌لینک برای ۱۷ شهر ایران مقدار مرجع بارش طراحی دارد: اصفهان، تهران، مشهد، شیراز، تبریز، ساری، رشت، گرگان، یزد، کرمان، زاهدان، اهواز، همدان، کرمانشاه، بیرجند، قزوین و سمنان.

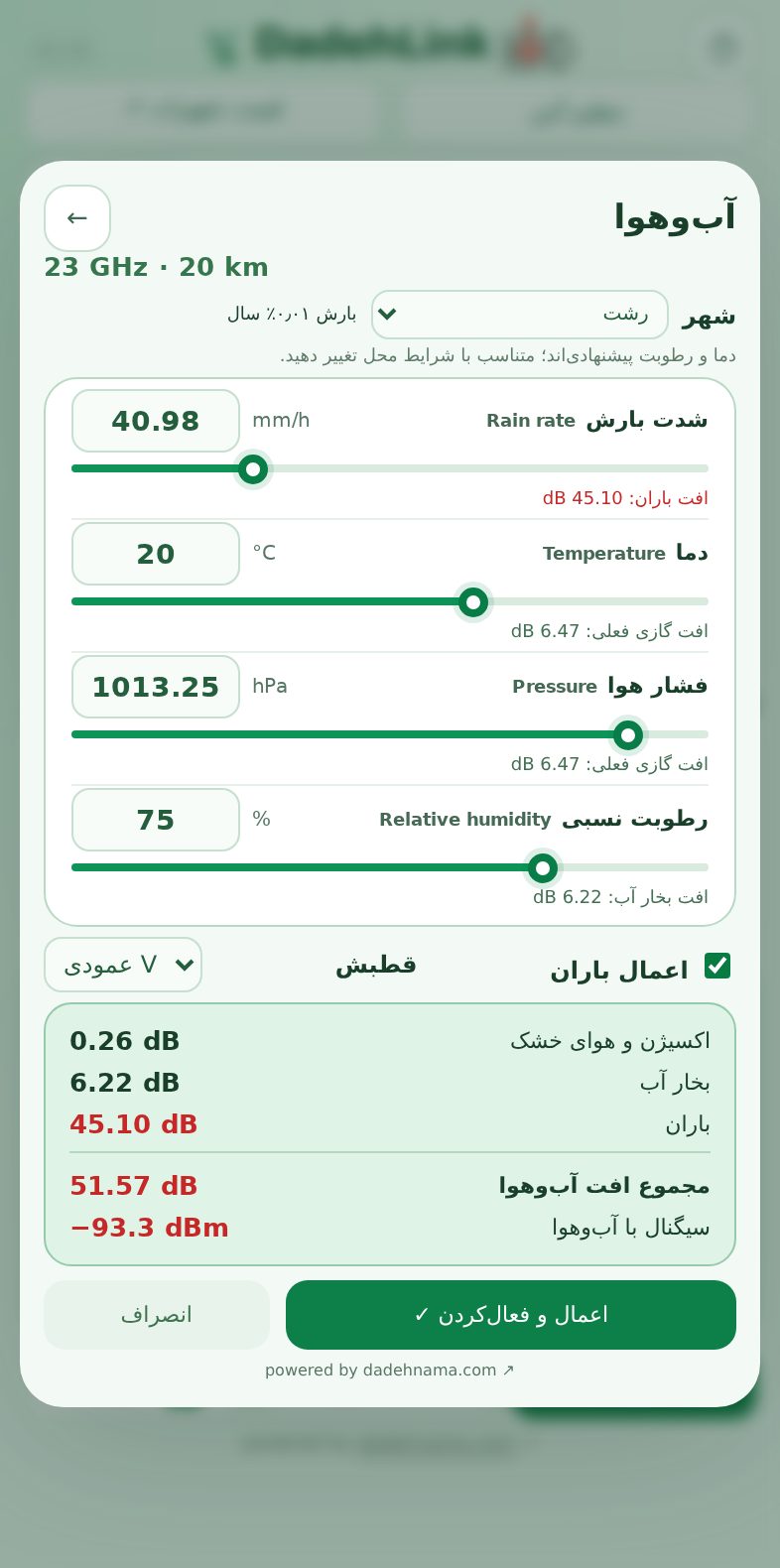

شدت بارش، دما، فشار هوا، رطوبت نسبی و قطبش عمودی یا افقی قابل تنظیم‌اند. برنامه افت باران، جذب اکسیژن و هوای خشک، جذب بخار آب و مجموع افت آب‌وهوا را نشان می‌دهد. با فعال‌کردن آب‌وهوا، سیگنال حالت خشک و سیگنال با اثر آب‌وهوا هم‌زمان در صفحهٔ اصلی دیده می‌شوند؛ حاشیهٔ تضعیف نیز براساس حالت فعال محاسبه می‌شود.
اطلاعات شهر، نقطهٔ شروع طراحی است؛ این بخش سرویس هواشناسی زنده نیست. بارش مرجع، میانگین بارندگی سالانه نیست و به شدتی مربوط است که در ۰٫۰۱ درصد زمان یک سال متوسط از آن عبور می‌شود. دما، رطوبت و فشار پیشنهادی قابل ویرایش‌اند و باید با سناریوی پروژه تطبیق داده شوند. اثر جذب بخار آب نیز به‌تنهایی تمام نوسان‌های سیگنال در هوای شرجی را توضیح نمی‌دهد.
هنگام نصب جهت لینک را پیدا کنید
در صفحهٔ تنظیم آنتن، با «موقعیت من» مبدأ A را مشخص کنید. مقصد B را روی نقشهٔ خیابانی داخل برنامه لمس و تأیید کنید؛ ورود دستی مختصات و اصلاح محل مبدأ روی نقشه هم در دسترس است. خط قرمز مسیر، جهت ارتباط بین دو نقطه را نشان می‌دهد. فاصلهٔ محاسبه‌شده را با یک دکمه به صفحهٔ اصلی منتقل کنید تا در بودجهٔ لینک استفاده شود.

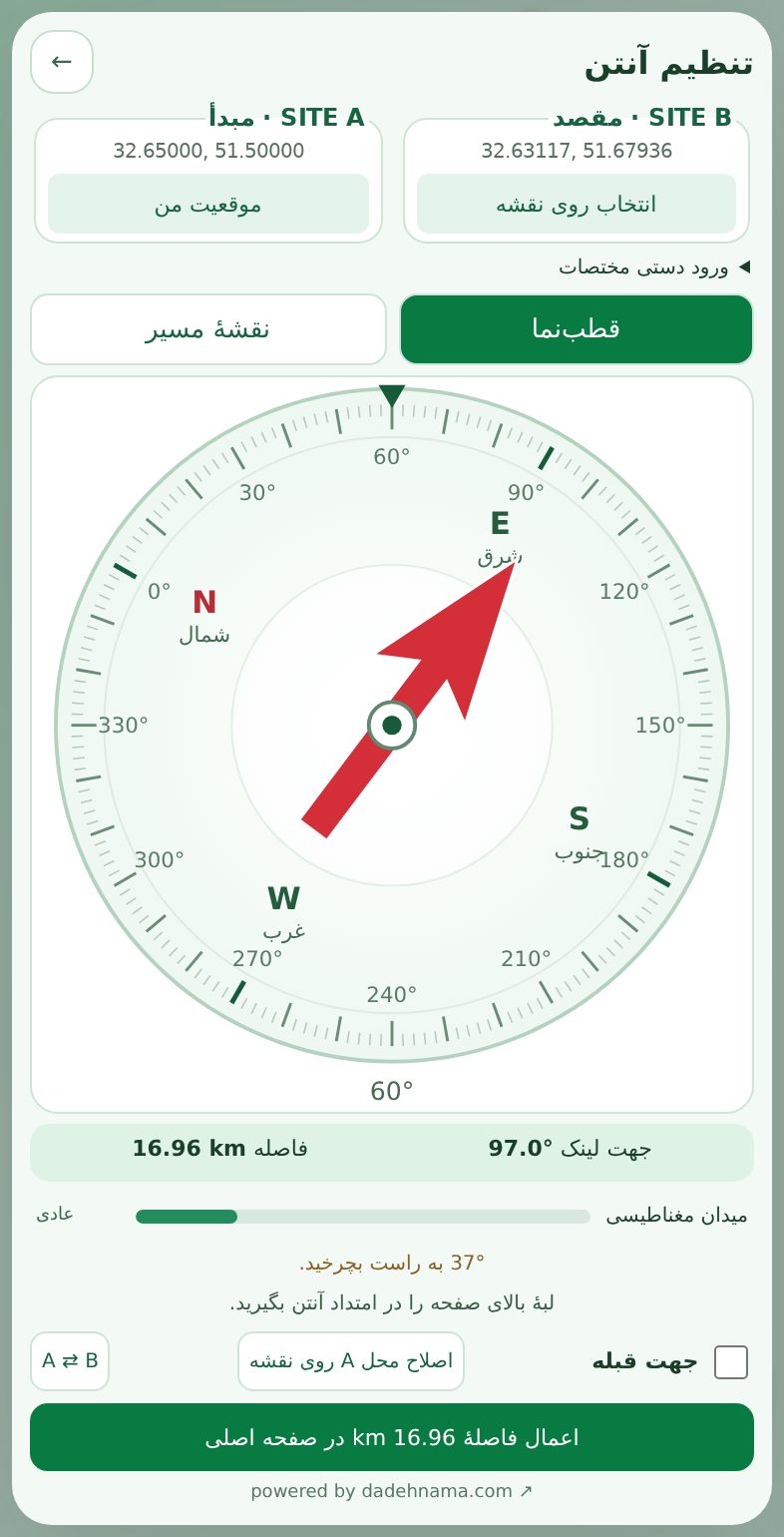

قطب‌نمای درجه‌بندی‌شده با عقربهٔ قرمز به جهت‌یابی کمک می‌کند. عدد جهت گوشی، چهار جهت اصلی و نوار میدان مغناطیسی کنار هم دیده می‌شوند. طول نوار، شدت میدان را نشان می‌دهد؛ سبز وضعیت عادی و قرمز وضعیت نامطمئن است. پرترشدن نوار به‌معنای دقت بیشتر نیست و این نوار، توان سیگنال رادیویی را اندازه نمی‌گیرد.
برای استفاده از قطب‌نما گوشی را تخت بگیرید و لبهٔ بالای صفحه را در امتداد آنتن قرار دهید. آهن‌آلات دکل می‌توانند جهت را منحرف کنند؛ تطبیق نقشه با محیط و تنظیم نهایی با سیگنال خود رادیو ضروری است. نمایش قبله یک مقصد کمکی است و صحت سنسور را مستقلاً تأیید نمی‌کند.
چرا این ترکیب در کار روزانه مفید است
- از بررسی تجهیزات تا محل نصب: بودجهٔ لینک، آب‌وهوا و جهت‌یابی در یک برنامه در دسترس‌اند.
- مقایسهٔ روشن: دو سیگنال خشک و با آب‌وهوا کنار هم‌اند و اثر تغییر شرایط دیده می‌شود.
- شروع سریع برای پروژه‌های ایران: انتخاب شهر، ورود اولیهٔ اطلاعات بارش طراحی را ساده می‌کند.
- کنترل برای کاربر حرفه‌ای: گین دستی، افت کابل جداگانه، قطبش و شرایط محیط قابل ویرایش‌اند.
- استفادهٔ دوباره: لینک‌ها را در خود برنامه ذخیره کنید و برای بررسی‌های بعدی فراخوانی کنید.
- دسترسی به تجهیزات: دکمهٔ قیمت، فروشگاه داده‌نما را باز می‌کند؛ قیمت لحظه‌ای داخل محاسبات لینک وارد نمی‌شود.
یک مثال ساده از نتیجهٔ برنامه
یک لینک ۲۰ کیلومتری با فرکانس ۵٫۵ گیگاهرتز، توان ارسال ۲۰ dBm، گین ۳۲ dBi در هر دو سمت، افت کابل صفر و حساسیت گیرندهٔ منفی ۷۵ dBm را در نظر بگیرید. در حالت خشک با دمای ۱۵ درجه و فشار ۱۰۱۳٫۲۵ hPa، نسخهٔ 1.4.0 سیگنال حدود منفی ۴۹٫۴ dBm و حاشیهٔ تضعیف حدود ۲۵٫۶ dB نشان می‌دهد. افت فضای آزاد حدود ۱۳۳٫۳ dB و شعاع فرنل در وسط مسیر حدود ۱۶٫۵ متر است.
این اعداد برآورد طراحی‌اند؛ موانع مسیر، تداخل، کابل واقعی، تنظیم آنتن و ویژگی‌های تجهیزات می‌توانند نتیجهٔ اجرا را تغییر دهند. شعاع فرنل به معنی تأیید آزادبودن مسیر نیست و از روی حاشیهٔ تضعیف نیز نباید به‌تنهایی ظرفیت یا پایداری قطعی لینک را نتیجه گرفت.
شروع کار در سه گام
- مشخصات تجهیزات و فاصله را وارد کنید و سیگنال و حاشیهٔ تضعیف را ببینید.
- آب‌وهوا را باز کنید، شهر یا شرایط دستی را انتخاب و نتیجهٔ دو حالت را مقایسه کنید.
- در محل نصب، A و B را مشخص کنید؛ جهت مسیر را ببینید و در صورت نیاز فاصله را به صفحهٔ اصلی اعمال کنید.
پرسش‌های متداول
آیا داده‌لینک به برند خاصی وابسته است
محاسبات با مشخصات واردشدهٔ لینک انجام می‌شود. می‌توانید مشخصات رادیو و آنتن برندهای مختلف را وارد کنید؛ برنامه به پنل رادیو متصل نمی‌شود و توان یا سیگنال واقعی آن را نمی‌خواند.
آیا بدون اینترنت کار می‌کند
محاسبات اصلی و آب‌وهوا با مقادیر ذخیره‌شده بدون اینترنت انجام می‌شوند. دریافت کاشی‌های نقشه و بازکردن فروشگاه اینترنت می‌خواهند. قطب‌نما نیز به وجود و کیفیت سنسور گوشی وابسته است.
آیا شهرهای بارانی و خشک تفاوت دارند
برای هر شهر مقدار بارش مرجع جداگانه وجود دارد و بعضی شرایط محیطی پیشنهادی هم متفاوت‌اند. همهٔ این ورودی‌ها قابل تغییرند؛ حتی برای شهری با اقلیم خشک نیز سناریوی بارش قابل بررسی است.
آیا برنامه سرعت و پهنای باند لینک را تضمین می‌کند
خیر. نسخهٔ فعلی ابزار برآورد سیگنال و کمک به نصب است. ظرفیت واقعی به رادیو، پهنای کانال، مدولاسیون، تداخل و شرایط اجرا بستگی دارد. بررسی پروفیل ارتفاعی و موانع مسیر نیز جزو امکانات فعلی این نسخه نیست.
برای نصب چه گوشی‌ای لازم است
نسخهٔ اندروید برای اندروید ۸ و بالاتر ساخته شده است. برای موقعیت من، دسترسی مکان لازم است؛ قطب‌نما نیز به سنسور مغناطیسی مناسب نیاز دارد. نسخهٔ وب برای محاسبات در مرورگر آماده است، اما قابلیت‌های سنسوری نسخهٔ اندروید را نباید برای همهٔ مرورگرها فرض کرد.
لینک بعدی را پیش از اجرا بررسی کنید
اگر برای انتخاب آنتن، مقایسهٔ فرکانس‌ها یا نصب یک ارتباط نقطه‌به‌نقطه به یک ابزار همراه نیاز دارید، از داده‌لینک شروع کنید. مشخصات لینک خود را وارد کنید، شهر و شرایط محیط را بسنجید و نتیجه را برای پروژهٔ بعدی نگه دارید. داده‌لینک، ابزار همراه داده‌نما برای تصمیم‌گیری روشن‌تر پیش از اجرا و هنگام نصب است.
