ADSL چیست؟

 مبانی DSL

در زمان نصب یک تلفن ( استاندارد) در اغلب کشورها از یک زوج کابل مسی استفاده می شود. کابل مسی دارای پهنای بمراتب بیشتری نسبت به آنچیزی است که در مکالمات تلفنی استفاده می گردد ( بخش عمده ای ازظرفیت پهنای باند استفاده نمی گردد) DSL از پهنای باند بلااستفاده بدون تاثیر گذاری منفی بر کیفیت مکالمات صوتی ، استفاده می نماید. ( تطبیق فرکانس های خاص بمنظور انجام عملیات خاص)

 بمنظور شناخت نحوه عملکرد DSL ، لازم است در ابتدا با یک خط تلفن معمولی آشنائی بیشتری پیدا گردد. اکثر خطوط تلفن و تجهیزات مربوطه دارای محدودیت فرکانسی در ارتباط با سوئیچ ، تلفن و سایر تجهیزاتی می باشند که بنوعی در فرآیند انتقال سیگنا ل ها دخالت دارند. صدای انسان ( در یک مکالمه صوتی معمولی ) توسط سیگنال هائی با فرکانس بین صفر تا ۳۴۰۰ قابل انتقال است . محدوده فوق بسیار ناچیز است . مثلا” در مقایسه با اغلب بلندگوهای استریو که دارای محدوده بین ۲۰ تا ۲۰.۰۰۰ هرتز می باشند. کابل استفاده شده در سیستم تلفن قادر به انتقال سیگنال هائی با ظرفیت چندین میلیون هرتز می باشد. بدین ترتیب در مکالمات صوتی صرفا” از بخش بسیار محدودی از پهنای باند موجود، استفاده می گردد. با استفاده از پهنای باند استفاده نشده می توان علاوه بر بهره برداری از پتانسیل های موجود، بگونه ای عمل نمود که کیفیت مکالمات صوتی نیز دچار افت نگردند. تجهیزات پیشرفته ای که اطلاعات را بصورت دیجیتال ارسال می نمایند ، قادر به استفاده از ظرفیت خطوط تلفن بصورت کامل می باشند. DSL چنین هدفی را دنبال می نماید.

در اغلب منازل و ادارات برخی از کشورهای دنیا ، کاربران از یک DSL نامتقارن (ADSL)  استفاده می نمایند.   ADSL فرکانس های قابل دسترس دریک خط را تقسیم تا کاربران اینترنت قادر به دریافت و ارسال اطلاعات باشند. در مدل فوق ، فرض بر این گذاشته شده است که سرعت دریافت اطلاعات بمراتب بیشتر از سرعت ارسال اطلاعات باشد.

صوت و داده

کیفیت دریافت و ارسال اطلاعات از طریق DSL ، به مسافت موجود بین استفاده کننده و شرکت ارائه دهنده سرویس فوق بستگی دارد. ADSL از یک تکنولوژی با نام ” تکنولوژی حساس به مسافت ” استفاده می نماید. بموزات افزایش طول خط ارتباطی ، کیفیت سیگنال افت و سرعت خط ارتباطی کاهش پیدا می نماید.

ممکن است این سوال در ذهن خوانندگان مطرح گردد که اگر تکنولوژی DSL دارای محدودیت فاصله است ، چرا محدودیت فوق در رابطه با مکالمات صوتی صدق نمی کند ؟ در پاسخ باید به وجود یک تفویت کننده کوچک که Loading coils نامیده می شود ، اشاره کرد. شرکت های تلفن از تفویت کننده فوق، بمنظور تقویت سیگنال صوتی استفاده می نمایند. متاسفانه تقویت کننده فوق با سیگنال های ADSL سازگار نیست.

تقسیم سیگنال

از دو استاندارد متفاوت برای تقسیم سیگنالها  (با یکدیگر سازگار نمی باشند)، استفاده می گردد. استاندارد ANSI  برای ADSL ،سیستمی با نام Discrete Multitone است (DMT). اکثر تولیدکنندگان تجهیزات    DSL از استاندارد فوق تبعیت می نمایند. استاندارد دیگری که نسبت به استاندارد DMT قدیمی تر و بسادگی پیاده سازی می گردد ، استاندارد Carrier less Amplitude/phase است ( CAP ) . استاندارد CAP ، سیگنال ها را به سه باند مجزا تقسیم می نماید : مکالمات تلفن دارای باند صفر تا ۴ کیلو هرتز، کانال دریافت اطلاعات از کاربر برای سرویس دهنده دارای باندی بین ۲۵ تا ۱۶۰ کیلو هرتز ( Upstream ) و کانال ارسال اطلاعات از سرویس دهنده برای کاربر ، دارای محدوده ای که از۲۴۰ کیلو هرتز شروع می گردد. حداکثر باند فوق به عوامل تفاوتی نظیر : طول خط ، تعداد کاربران موجود در یک شرکت تلفنی خاص و … بستگی دارد، بهرحال حداکثر محدوده باند فوق از ۱.۵ مگاهرتز تجاوز نخواهد کرد. سیستم CAP با استفاده از سه کانال فوق ، قادر به ارسال سیگنال های مربوطه خواهد بود.

   استاندارد DMT ، نیز سیگنال های مربوطه را به کانال های مجزا تقسیم می نماید. در استاندارد فوق از دو کانال مجزا برای ارسال و دریافت داده استفاده نمی گردد. DMT ، داده را به ۲۴۷ کانال مجزا تقسیم می نماید. هر کانال دارای باند ۴ کیلو هرتز می باشند. ( وضعیت فوق مشابه آن است که شرکت تلفن مربوطه ، خط مسی موجود را به ۲۴۷ خط ۴ کیلو هرتزی مجزا تقسیم و هر یک از خطوط فوق را به یک مودم متصل نموده است . استفاده همزمان از ۲۴۷ مودم که هر یک دارای باند ۴ کیلوهرتز می باشند). هر یک از کانال ها، کنترل و در صورتیکه کیفیت یک کانال افت نماید ، سیگنال بر روی کانال دیگر شیفت پیدا خواهد کرد.  فرآیند شیفت دادن سیگنا ل ها بین کانال های متفاوت و جستجو برای یافتن بهترین کانال، بصورت پیوسته انجام خواهد شد. برخی از کانال ها بصورت دو طرفه استفاده می شوند ( ارسال و دریافت اطلاعات ) کنترل و مرتب سازی اطلاعات در کانال های دو طرفه و نگهداری کیفیت هر یک از ۲۴۷ کانال موجود ، پیاده سازی استاندارد DMT را نسبت به CAP بمراتب پیچیده تر نموده است . استاندارد DMT دارای انعطاف بمراتب بیشتری در رابطه با کیفیت خطوط و کانال ها ی مربوطه است .

استانداردهای CAP و DMT از دید کاربر دارای یک شباهت می باشند. در هر دو حالت از یک فیلتر بمنظور فیلتر نمودن سیگنال های مربوطه استفاده می گردد.  فیلترهای فوق از نوع Low-Pass می باشند. فیلترهای فوق دارای ساختاری ساده بوده و تمام سیگنال های بالاتر از یک محدوده را بلاک خواهند کرد. مکالمات صوتی در محدوده پایین تر از ۴ کیلو هرتز انجام می گیرند، بنابراین فیلترهای فوق تمام سیگنا ل های بالاتر از محدوده فوق را بلاک خواهند کرد . بدین ترتیب از تداخل سیگنال های داده با مکالمات تلفنی جلوگیری بعمل می آید.

تجهیزات DSL

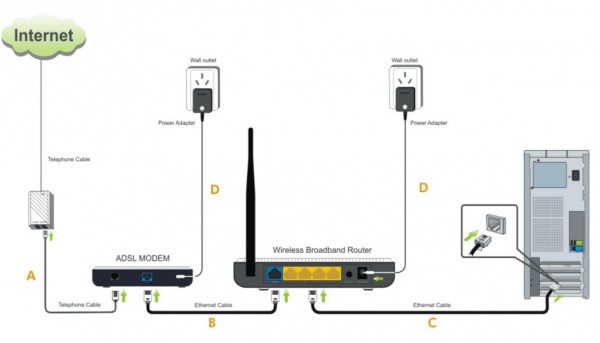

 ADSL از دو دستگاه خاص استفاده می نماید. یکی از دستگاهها در محل مشترکین و دستگاه دیگر برای ISP ، شرکت تلفن و یا سازمانهای ارائه دهنده خدمات DSL ، نصب می گردد. در محل مشترکین از یک ترانسیور  DSL استفاده می گردد. شرکت ارائه دهنده خدمات DSL از یک DSL Access Multiplexer استفاده می نماید .( DSLAM ) . از دستگاه فوق بمنظور دریافت اتصالات مشترکین استفاده می گردد. در ادامه به تشریح هر یک از دستگاههای فوق خواهیم پرداخت .

ترانسیور DSL

اکثر مشترکین DSL ، ترانسیور DSL را مودم DSL می نامند. مهندسین و کارشناسان شرکت های تلفن به دستگاه فوق ATU-R می گویند. صرفنظر از هر نامی که برای آن استفاده می شود ، دستگاه فوق نقطه برقراری ارتباط بین کامپیوتر کاربر و یا شبکه به خط DSL است . ترانسیور با استفاده از روش های متفاوت به دستگاه مشترکین متصل می گردد. متداولترین روش، استفاده از اتصالات USB ، اترنت و یا بیسیم است .

DSLAM

دستگاه فوق در مراکز ارائه دهنده سرویس DSL نصب و امکان ارائه خدمات مبتنی بر DSL را فراهم می نماید.      DSLAM اتصالات مربوط به تعدادی از مشترکین را گرفته و آنها را به یک اتصال با ظرفیت بالا برای ارسال بر روی اینترنت تبدیل می نماید. دستگاههای DSLAM دارای انعطاف لازم در خصوص استفاده از خطوط DSL متفاوت ، پروتکل های متفاوت و مدولاسیون متفاوت ( Cap ,DMT ) می باشند. در برخی از مدل های فوق امکان انجام عملیات خاصی نظیر اختصاص پویای آدرس های IP به مشترکین، نیز وجود دارد.

یکی از تفاوت های مهم بین ADSL و مودم های کابلی ، نحوه برخورد و رفتار DSLAM است . کاربران مودم های کابلی از یک شبکه بسته بصورت اشتراکی استفاده می نمایند. در چنین مواردیکه همزمان با افزایش تعداد کاربران ، کارآئی آنها تنزل پیدا خواهد کرد. ADSL برای هر یک از کاربران یک ارتباط اختصاصی ایجاد و آن را به DSLAM متصل می نماید. بدین ترتیب همزمان با افزایش کاربران ، کارآئی مربوطه تنزل پیدا نخواهد کرد. وضعیت فوق تا زمانیکه کاربران از تمام ظرفیت موجود خط ارتباطی با اینترنت استفاده نکرده باشند ، ادامه خواهد یافت . در صورت استفاده از تمام ظرفیت خط ارتباطی اینترنت ، مراکز ارائه دهنده سرویس DSL می توانند نسبت به ارتقاء خط ارتباطی اینترنت اقدام تا تمام مشترکین متصل شده به DSLAM دارای کارآئی مطلوب در زمینه استفاده از اینترنت گردند.

ADSL (Asymmetric DSL)

این روش DSL نامتقارن نامیده شده و دلیل آن هم تفاوت سرعت دریافت و ارسال است. این روش بدون ایجاد خط جدید و با استفاده از پهنای باند استفاده نشده خط تلفن ارایه می شود. این خطوط پرسرعت با نصب تجهیزاتی در مرکز تلفن کاربران و از سویی نصب مودم خاص در محل استقرار کاربر مورد استفاده قرار می‌گیرد.

مزایای استفاده از سرویس ADSL:

1. نیاز به کابل کشی جدید نبوده و همچنان می توان از خطوط تلفن موجود استفاده کرد.
2. سرعت بمراتب بالاتر از مودم های معمولی است.
3. اتصال دائم به اینترنت
4. امکان استفاده همزمان از اینترنت و تلفن و یا فاکس
5. استفاده از سرویس های مختلف (حجم و سرعت) بر اساس نیاز
6. نصب سریع و آسان

 معایب خطوط ADSL

1. عدم امکان استفاده مشترک یک اشتراک در مکان‌های مختلف
2. گرانی تجهیزات اولیه به نسبت خطوط عادی
3. سرعت متغیر با افت و خیز با توجه به تعداد کاربران شبکه
4. تفاوت سرعت دریافت و ارسال اطلاعات
5. وجود حفره‌های امنیتی
6. سرویس فوق در هر محل قابل دسترس نمی باشد.

(برگرفته از سایت www.srco.ir )
